VOCs廢氣活性炭吸附凈化設備

文章來源： |日期:2018-01-31|人氣：5538

設備原理
顆粒或柱狀活性炭，具有很多微孔及很大的比表面積，依靠分子引力和毛細管作用，能使溶劑蒸汽和揮發性物質吸附于其表面，又根據不同物質的沸點，用蒸汽將吸附物質析出。當采用蒸汽為解吸介質時，解吸出的有機溶劑蒸汽與水蒸汽一起通過冷凝器凝結，混和液體進入分離桶分離后進行溶劑回收。殘液經曝氣處理后排放。
設備特點
本裝置主要包括：吸附罐、冷凝器、分離器、曝氣器、主排風機等設備，配有進出口風閥，炭層超溫報警、自動降溫裝置、蒸汽供給管路及電控柜等。
本裝置可根據生產工藝采用單罐或雙罐形式，間歇性生產一般采用單罐；連續性生產則采用雙罐，一只吸附，一只脫附，也可同時使用。裝置的進出風口設置手動或氣動閥門，操作簡便可靠。本裝置采用低壓蒸汽為解吸介質，高沸點的溶劑解吸時可配備蒸汽過熱器，提高蒸汽溫度。兩罐也可同時吸附，定期同時解吸，處理風量可增加一倍，對于間歇性生產可減少投資和占地面積。
應用范圍
·烴類化合物（芳烴、烷烴、烯烴）、苯類、酮類、酚類、醇類、醚類、烷類等化合物；
·用于低濃度的廢氣工況或間歇作業中準備回收利用的有機溶劑工廠、車間。

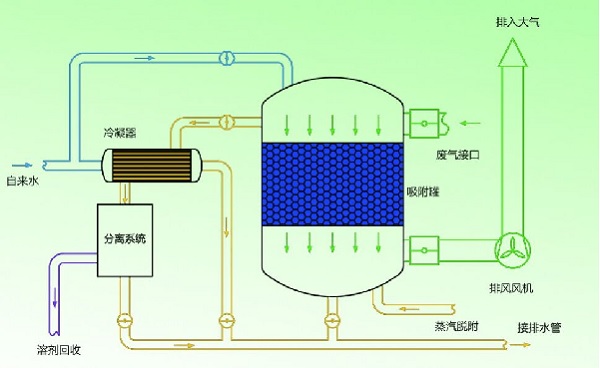

流程示意圖


VOCs廢氣活性炭吸附凈化設備


注意事項
·裝置的廢氣進口溫度應低于50℃，如高于50℃的廢氣需增加空氣冷卻裝置，冷卻后進入吸附罐。
·用于含有較多顆粒粉塵廢氣凈化時，應先對廢氣中顆粒物進行預處理。
·當吸附的有機溶劑沸點較高（120℃以上）時，可增設蒸汽過熱器，提高解吸蒸汽溫度。
DXF型系列產品性能參數


產品型號

HXF-100

HXF-200

HXF-300

HXF-500

HXF-800

處理廢氣量m3/h

1000

2000

3000

5000

8000

廢氣濃度范圍

≤1000 mg/m3

進口溫度℃

＜50

凈化效率

≥90%

處理廢氣類型

三苯、酮、醇、醛、酯、烷烴類等有機混合氣體

蒸汽耗量

每公斤溶劑需蒸汽3～5公斤，每次按3小時計

冷卻水耗量T/h

2.5

4

6

15

21

吸附周期h

34.2/c（c為廢氣濃度g/m3）

活性炭使用壽命

5000～6000小時

風機功率kw

3

4

7.5

11

15

罐體直徑mm

Φ800

Φ1000

Φ1200

Φ1500

Φ1800

主機

進口

進口尺寸mm

Φ200

Φ300

Φ360

Φ420

Φ500

標高mm

1425

1350

1450

1725

1700

出口尺寸mm

Φ200

Φ300

Φ360

Φ420

Φ500

蒸汽接口尺寸mm

DN32

DN40

DN40

DN50

DN80

壓縮空氣接口尺寸mm

DN15

自來水接口尺寸mm

DN20

DN25

DN32

DN32

DN32

排污口尺寸mm

DN40

DN40

DN40

DN50

DN50

安裝

尺寸

（單罐）

長mm

2000

2500

2800

3200

3600

寬mm

1200

1400

1600

2400

2600

高mm

2200

2600

2600

3300

3500

設備重量（單罐）kg

～1500

～2200

～2600

～3400

～3800

安裝

尺寸

（雙罐）

長mm

2800

3200

4200

6000

7200

寬mm

1900

2400

2600

3200

3600

高mm

2200

2600

2600

3300

3500

設備重量（雙罐）kg

～2500

～3600

～4500

～6000

～6500
